新風機組（MAU）和風機過濾單元（FFU）干盤管（DC）組合的空氣處理方案見圖1。
圖1 新風機組加風機過濾單元加干盤管空氣處理方案示意圖
這種空氣處理的前提是工藝生產過程中無發濕量產生或發濕量很少，室內工作人員也不多，發濕量不大，潔凈度要求較高送風量大，經計算熱濕比大于10000。在焓濕圖（I-d圖）上的熱濕比線（ε線）基本上是垂直的，符合上述情況時適用此方案。
圖2 新風機組加風機過濾單元加干盤管空氣處理焓濕圖(I-D)
在此方案中，新風空調組承擔新風的降溫、除濕、加熱、初、中效過濾的功能，將新風處理到由潔凈室內溫濕度參數決定的機器露點，然后將處理后的新風與經過干盤管處理后室內回風進行混合再由新風過濾單元（FFU）送入潔凈室內，夏季新風處理的焓差很大，除濕量也很大，要根據當?shù)氐臍庀筚Y料考慮是否在新風入口處加裝除濕裝置，表冷器可采用風串聯水并聯的方式。
干盤管進水溫度的確定是根據潔凈室的溫濕度參數，保證無凝結水析出，也就是要高于室內溫濕度參數的露點溫度。如工程所在地是上海，潔凈室內溫度是22℃，相對濕度是40％，此時干盤管的進水濕度要高于13.8℃（見焓濕圖），新風空調箱的表冷器要處理焓差為15.5kcal/kg，除濕量為15.3g/kg，這里要注意是空氣是以千克為單位與選擇風機時是以立方米（m3）為單位要進行單位換算。

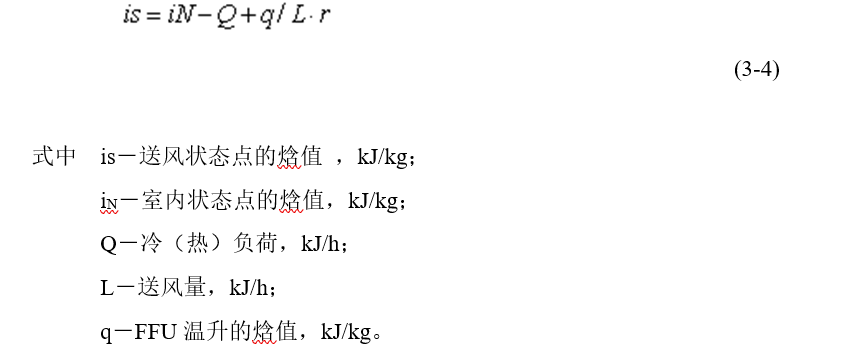

送風狀態點的確定：潔凈室的潔凈度確定了潔凈空調系統的送風量也就確定了還是通過公式L=Q/Δi.r,確定送風狀態點的焓值再與熱濕比（ε）線相交，這個點就是潔凈空調系統的送風狀態點公式換算。
干盤管面風速的確定：由于風機過濾器機組（FFU）的風壓有限，若干盤管的面風速過高形成的阻力也就大，風機過濾器機組（FFU）的壓力不夠造成送風量的減少室內正壓不能保證，所以干盤管的面風速不能取得太高，一般為1～1.5m/s，干盤管的排數取1～2排。
此方案設計時干盤管應該是沒有凝結水析出，但是在潔凈空調系統初運行時還是可能有凝結水析出，因此建議在干盤管的下方還是要設置凝結水盤將初運行時的凝結水引出。
在電子行業的潔凈室設計時，新風空調機組加干盤管的方案已經使用得很多，也很成功，目前其他行業如制藥行業、實驗室、手術室等設計時也有應用。因干盤管運行時無凝結水析出也減少了一個讓細菌繁殖的環節。
要經過干盤管校核計算確定一般干盤管的供應商都有校核計算的軟件。
圖2為該方案的空氣處理焓濕圖。
